Dosenbelegungen, Stecker und Kabel


Die GIFs sind hier als Thumbnails dargestellt, nebst Beschreibung, das volle Bild bekommt man, wenn man auf darauf klickt.
Alternativ kann man sich das Ganze als PDF-Datei (109kB) laden oder ansehen.

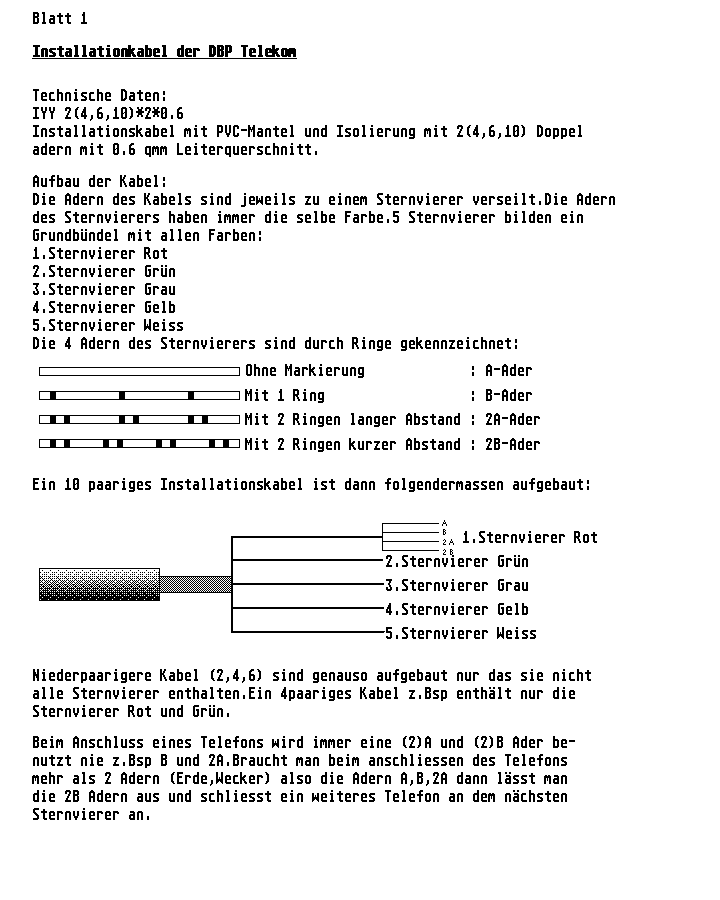

Mehradrige Kabel, Paarung der Kabel (Sternvierer) für a/b usw.

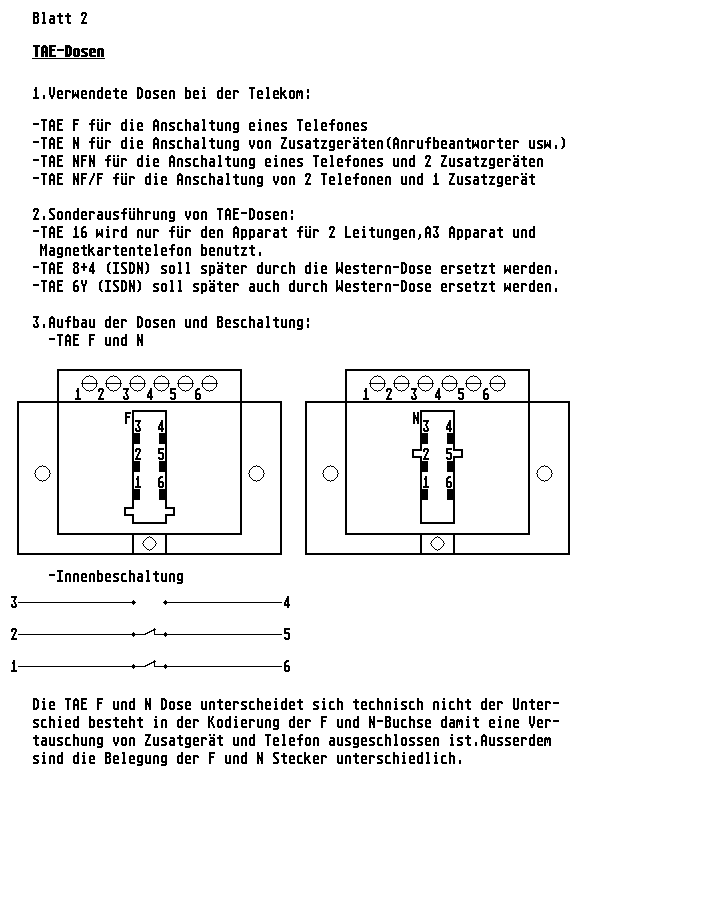

TAE-N und TAE-F

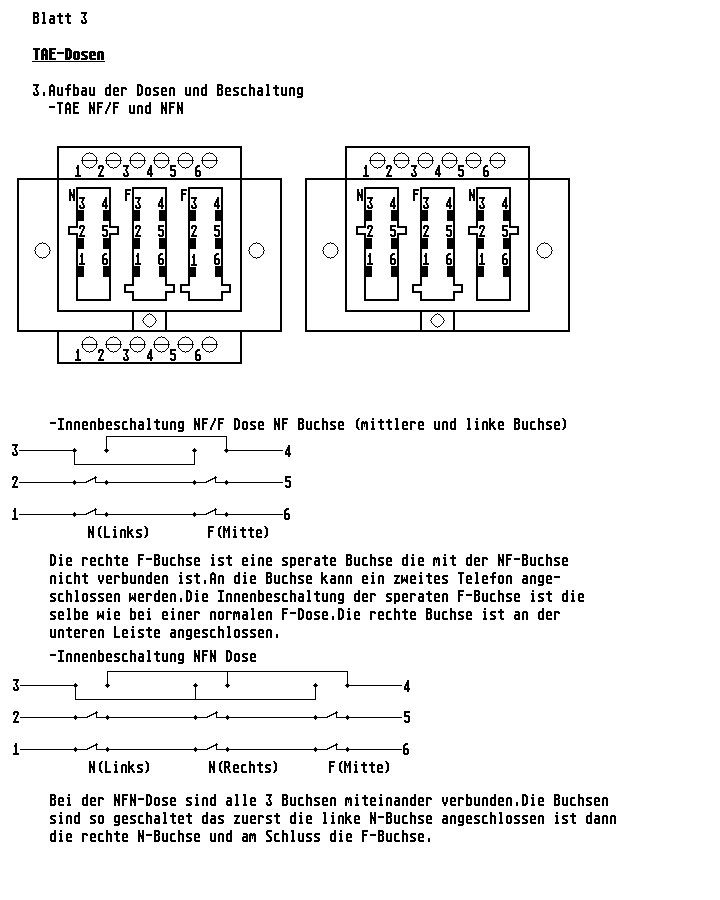

TAE-NFN und TAE-NFF

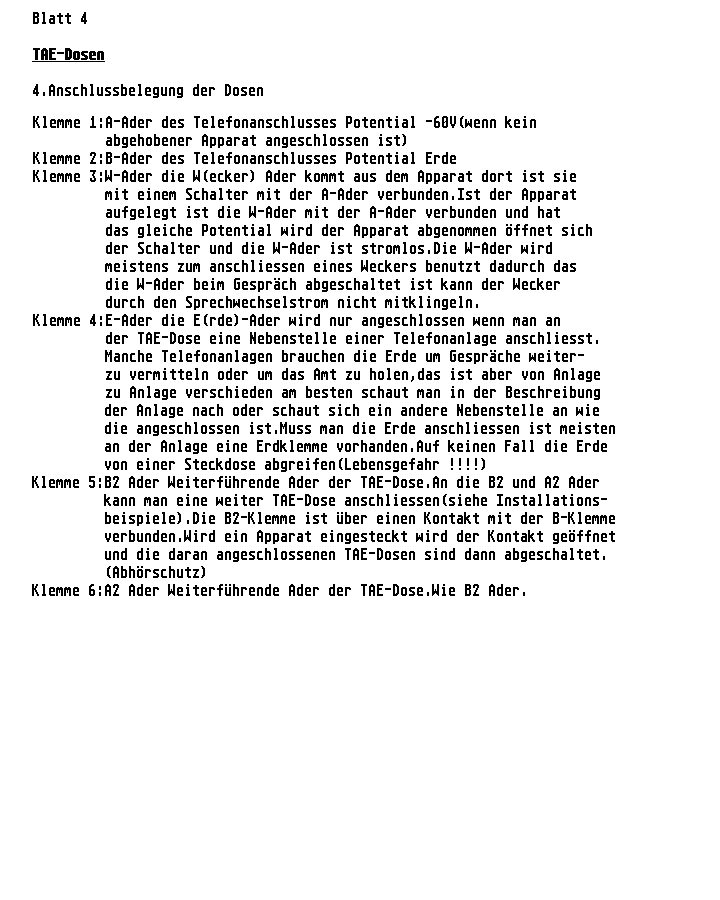

Bedeutung der Kontakte (a, b, W usw.)

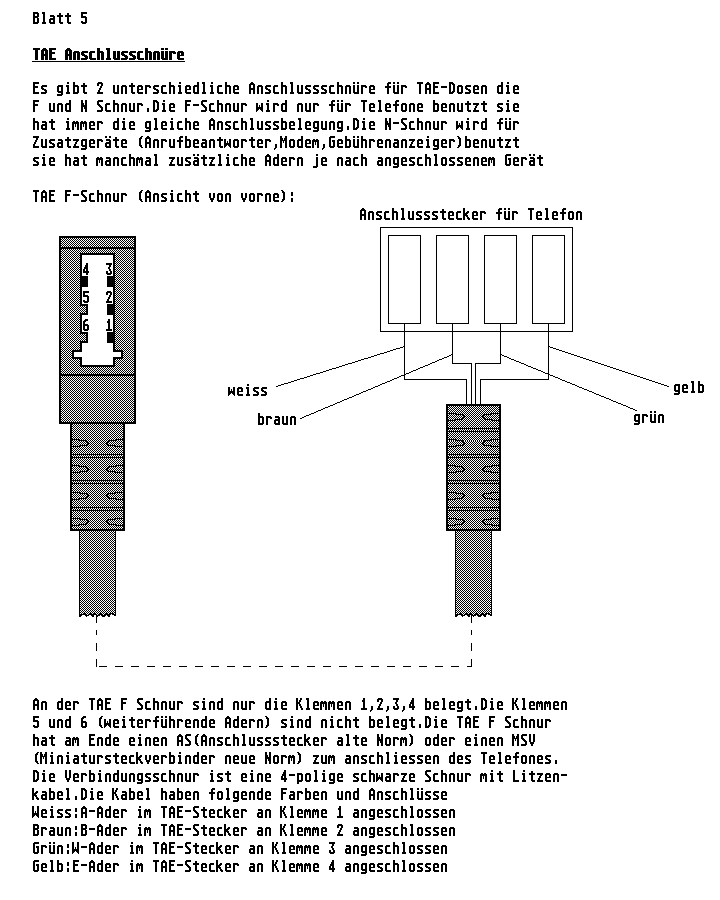

Telefon-Anschlußleitung F
(Diese Leitung wird bei älteren Apparaten benutzt. Neue haben in der Regel eine Western-Buchse (RJ11 6p4). Diese ist anders belegt!)

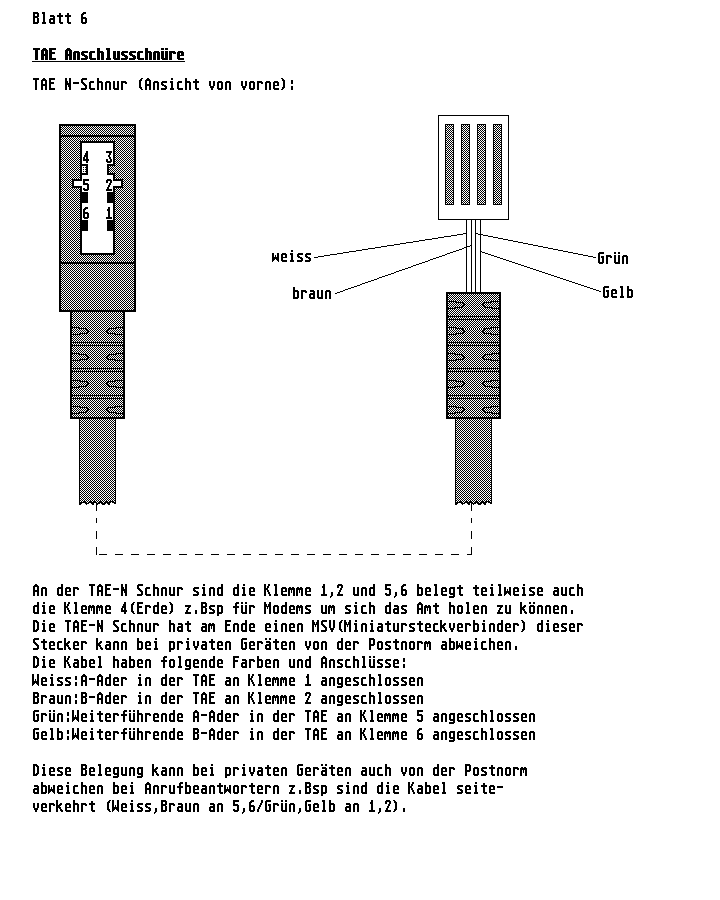

Anschlußleitung N
(Diese Leitung wird bei älteren Modems/Anrufbeantworternbenutzt. Neue haben in der Regel eine Western-Buchse (RJ11 6p4). Diese ist anders belegt!)

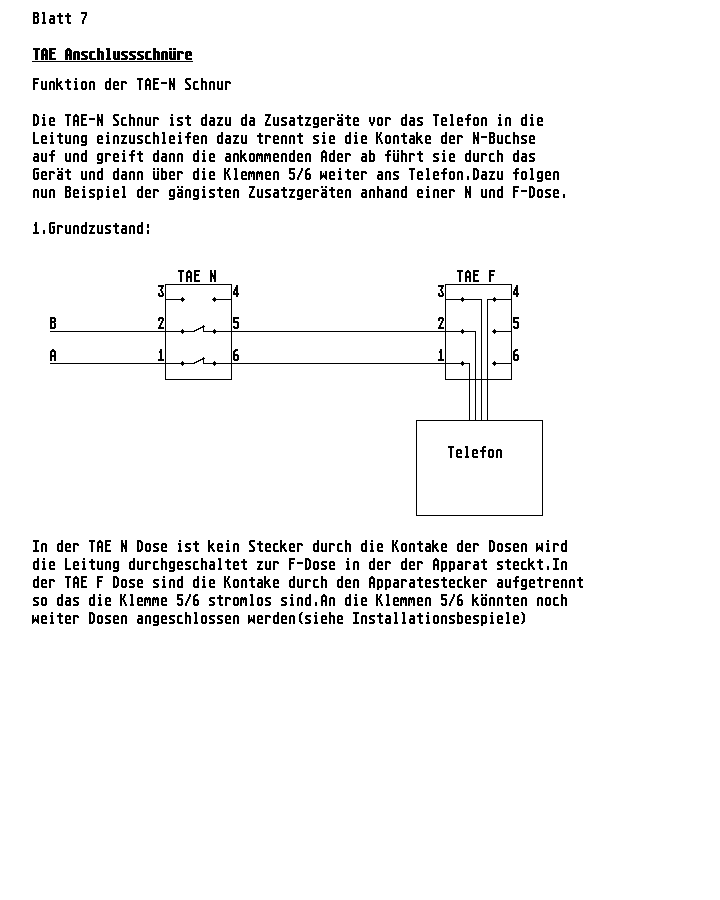

Funktionsweise des N-F-Prinzips. 1.: Unbelegte N-Dose
(Bei neueren Telefonen fehlen oft Leitungen 3 und 4 (E und W), damit funktioniert der externe Wecker nicht mehr.)

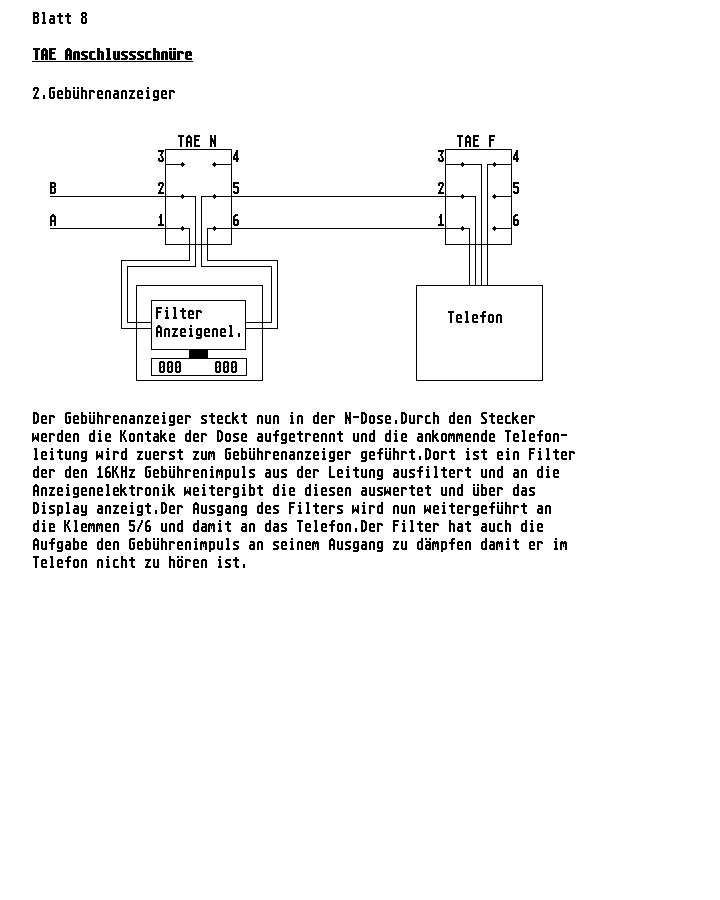

Funktionsweise des N-F-Prinzips. 2.: Gebührenzähler

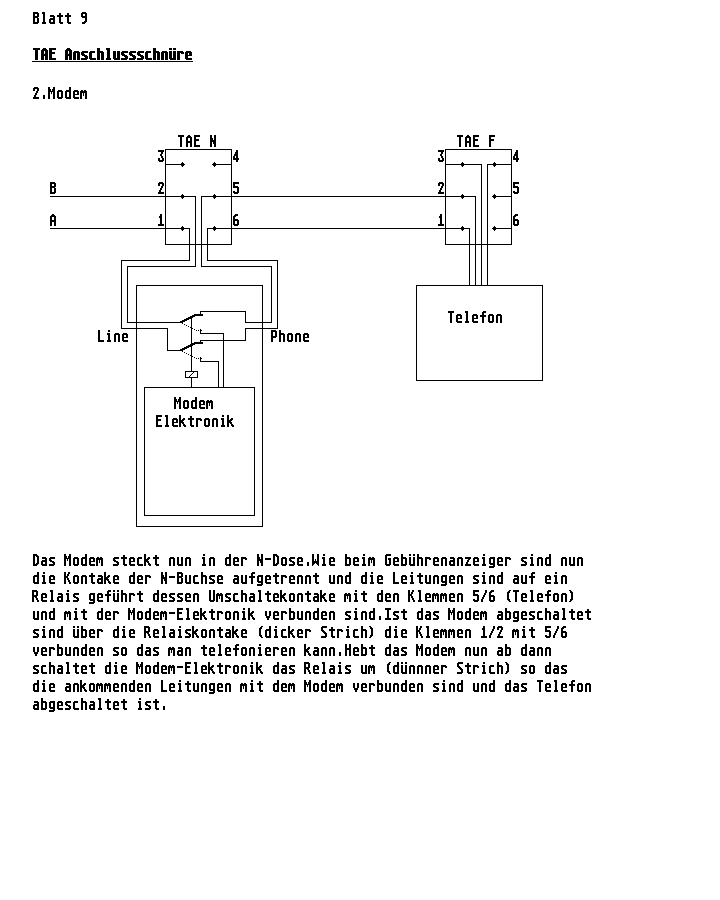

Funktionsweise des N-F-Prinzips. 2a.: Modem
(Postzugelassene Modems erledigen "Line" und "Phone" in einem Kabel, in der Regel mit einem 6poligen Westernstecker (RJ11 6p6) und 6poligem Kabel. Nichtzugelassene Modems benöigen ein sog. Y-Kabel, mit TAE-N an dem einen und zwei Western-Stecker (RJ11 6p4) am anderen Ende.)

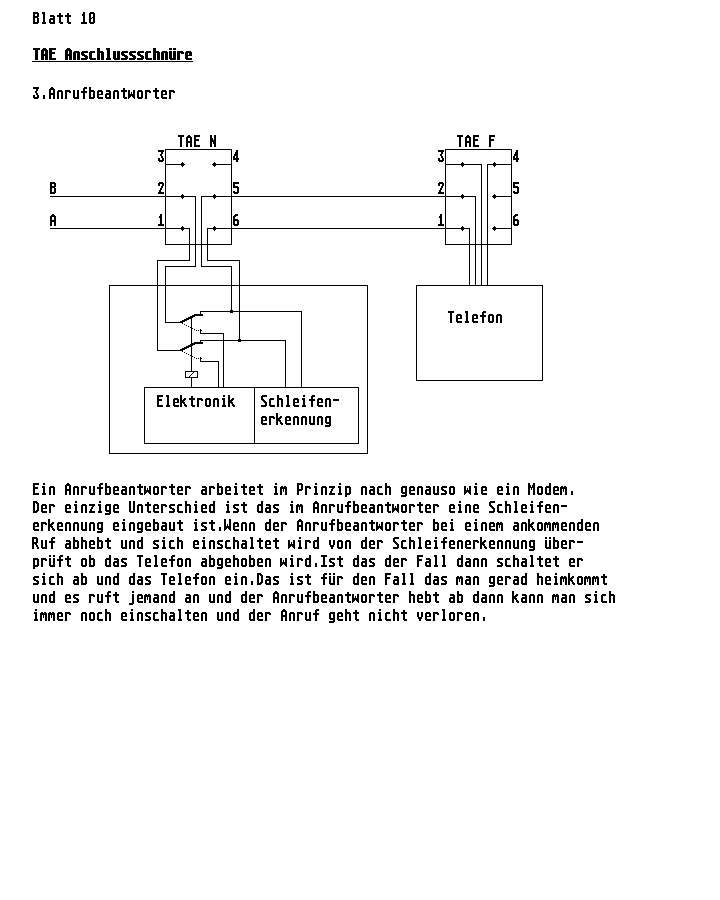

Funktionsweise des N-F-Prinzips. 3.: Anrufbeantworter

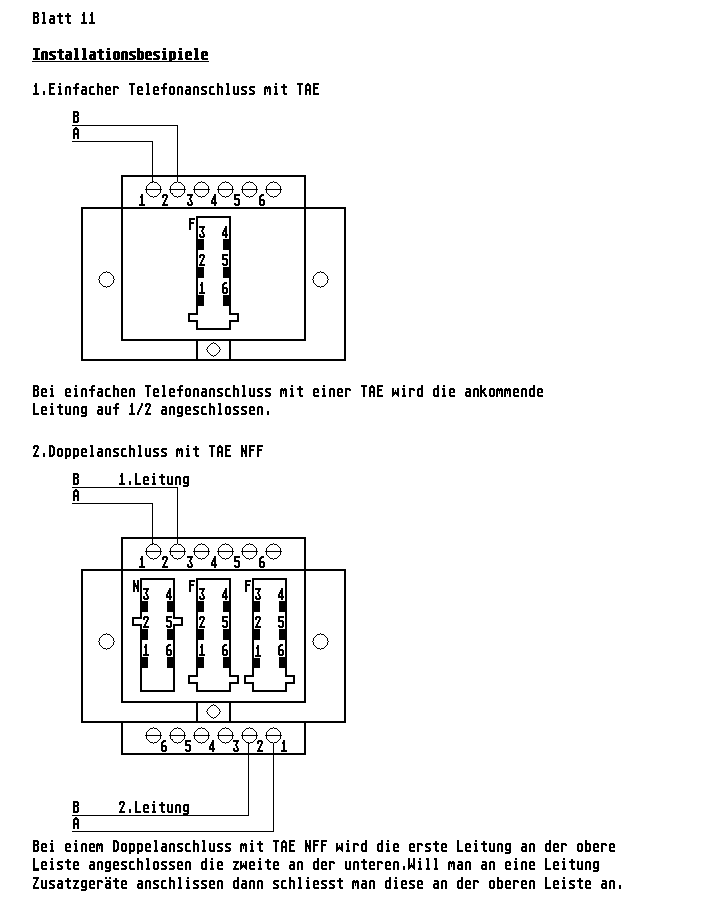

Installationsbeispiele. 1.: F und 2.: NFF (Einfach- und Doppelanschluß)

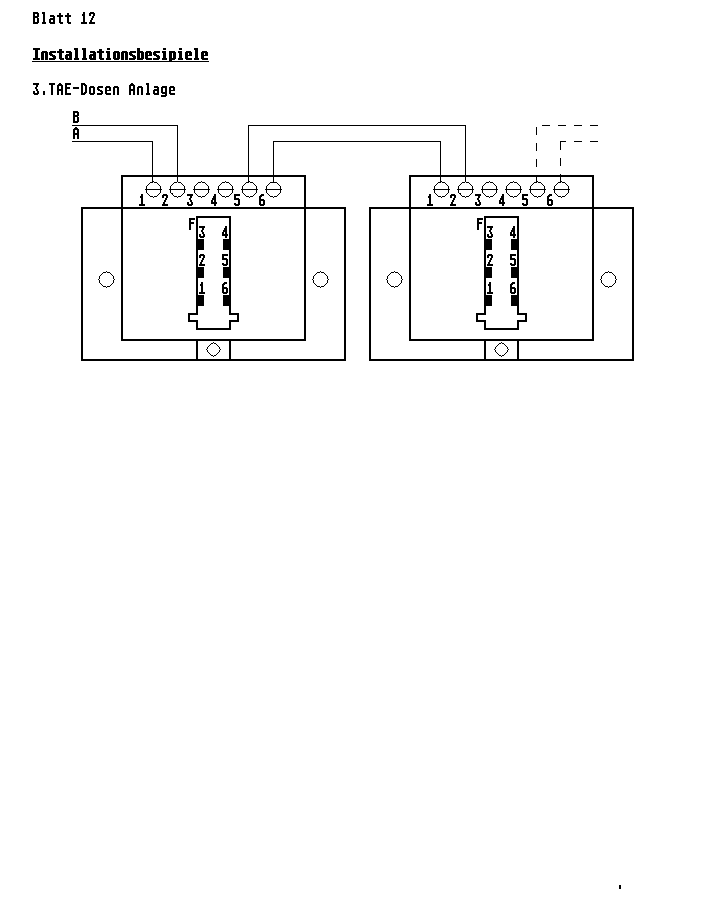

3.: Mehrere Dosen in Reihe
